本公司在吸收國內外技術的基礎上，進行改進、優化設計的楔型空心槳葉干燥機，可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫煅燒等單元操作。
詳細信息
概述 Descriptions
本公司在吸收國內外技術的基礎上，進行改進、優化設計的楔型空心槳葉干燥機，可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫煅燒等單元操作。設備中特殊的楔型攪拌傳熱槳葉，具有較高的傳熱效率和傳熱面自清潔功能。
原理 Principle
空心軸上密集排列著楔型中空槳葉，熱介質經空心軸流經槳葉。單位有效容積內傳熱面積很大，熱介質溫度從-40℃到320℃，可以是水蒸汽，也可以是液體型：如熱水、導熱油等。間接傳導加熱，沒有攜帶空氣帶走熱量，熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型槳葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用，能夠洗刷掉楔型面上附著物料，使運轉中一直保持著清潔的傳熱面。槳葉干燥機的殼體為W型，殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋，防止物料粉塵外泄及收集物料溶劑蒸汽。出料口處設置一擋扳，保證料位高度，使傳熱面被物料覆蓋而充分發揮作用。熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證傳熱效果。

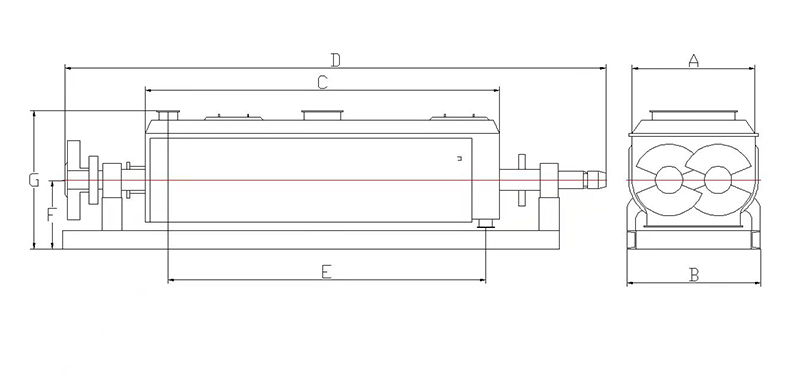

結構示意圖 Sketch of structure
特點Features
1、獎葉干燥機能耗低：由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層，對槳狀物料，蒸發1kg水僅需1.22kg水蒸汽。
2、獎葉干燥機系統造價低：?jiǎn)挝挥行莘e內擁有巨大的傳熱面，就縮短了處理時間。設備尺寸變小，就極大地減少了建筑面積及建筑空間。
3、處理物料范圍廣：使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。既可連續操作也可間歇操作，可在很多領域應用。
4、環境污染小：不使用攜帶空氣，粉塵物料夾帶很少。物料溶劑蒸發量很小，便于處理。對有污染的物料或需回收溶劑的工況，可采用閉路循環。
5、操作費用低：該設備正常操作，僅1-2人／天。低速攪拌及合理的結構。磨損量小，維修費用很低。
6、操作穩定：由于楔型槳葉特殊的壓縮--膨脹攪拌作用，使物料顆粒充分與傳熱面接觸，在軸向區間內，物料的溫度、濕度、混合度梯度很小，從而保證了工藝的穩定性。
技術參數Technical parameters
|
型號 |
GH-2.7 |
GH-9 |
GH-13 |
GH-18 |
GH-24 |
GH-29 |
GH-36 |
GH-41 |
|
傳熱面積m2 |
2.7 |
9 |
13 |
18 |
24 |
29 |
36 |
41 |
|
有效容積m3 |
0.06 |
0.32 |
0.59 |
1.09 |
1.53 |
1.85 |
2.42 |
2.8 |
|
轉速范圍rpm |
15-30 |
10-25 |
10-25 |
15-30 |
10-20 |
10-20 |
10-20 |
10-20 |
|
功率kw |
2.2 |
3.8 |
5.5 |
7.5 |
11 |
11 |
15 |
15 |
|
器體寬A mm |
306 |
584 |
762 |
940 |
1118 |
1118 |
1296 |
1296 |
|
總寬B mm |
736 |
841 |
1066 |
1320 |
1474 |
1474 |
1676 |
1676 |
|
器體長C mm |
1956 |
2820 |
3048 |
3328 |
3454 |
4114 |
4115 |
4724 |
|
總長D mm |
2972 |
4876 |
5486 |
5918 |
6147 |
6808 |
6960 |
7570 |
|
進出料距E mm |
1752 |
2540 |
2768 |
3048 |
3150 |
3810 |
3810 |
4420 |
|
中心高F mm |
380 |
380 |
534 |
610 |
762 |
762 |
915 |
915 |
|
總高G mm |
762 |
838 |
1092 |
1270 |
1524 |
1524 |
1778 |
1778 |
|
進氣口N |
(2)3/4 |
(2)3/4 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
|
出水口O |
(2)3/4 |
(2)3/4 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
(2) 1 |
|
型號 |
GH-48 |
GH-52 |
GH-62 |
GH-68 |
GH-73 |
GH-81 |
GH-87 |
GH-95 |
GH-110 |
|
傳熱面積m2 |
48 |
52 |
62 |
68 |
73 |
81 |
87 |
95 |
110 |
|
有效容積m3 |
3.54 |
3.96 |
4.79 |
5.21 |
5.78 |
6.43 |
7.39 |
8.07 |
9.46 |
|
轉速范圍rpm |
10-20 |
10-20 |
10-20 |
10-20 |
5-15 |
5-15 |
5-15 |
5-15 |
5-10 |
|
功率kw |
30 |
30 |
45 |
45 |
55 |
55 |
75 |
75 |
95 |
|
器體寬A mm |
1374 |
1474 |
1651 |
1652 |
1828 |
1828 |
2032 |
2032 |
2210 |
|
總寬B mm |
1854 |
1854 |
2134 |
2134 |
2286 |
2286 |
2438 |
2438 |
2668 |
|
器體長C mm |
4724 |
5258 |
5410 |
5842 |
5461 |
6020 |
5537 |
6124 |
6122 |
|
總長D mm |
7772 |
8306 |
8865 |
9296 |
9119 |
9678 |
9119 |
9704 |
9880 |
|
進出料距E mm |
4420 |
4954 |
4953 |
5384 |
5004 |
5562 |
5080 |
5664 |
5664 |
|
中心高F mm |
1066 |
1066 |
1220 |
1220 |
1220 |
1220 |
1220 |
1220 |
1220 |
|
總高G mm |
2032 |
2032 |
2362 |
2362 |
2464 |
2464 |
2566 |
2566 |
2668 |
|
進氣口N |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2) 2 |
(2) 2 |
(2) 2 |
|
出水口O |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2)11/2 |
(2) 2 |
(2) 2 |
(2) 2 |
